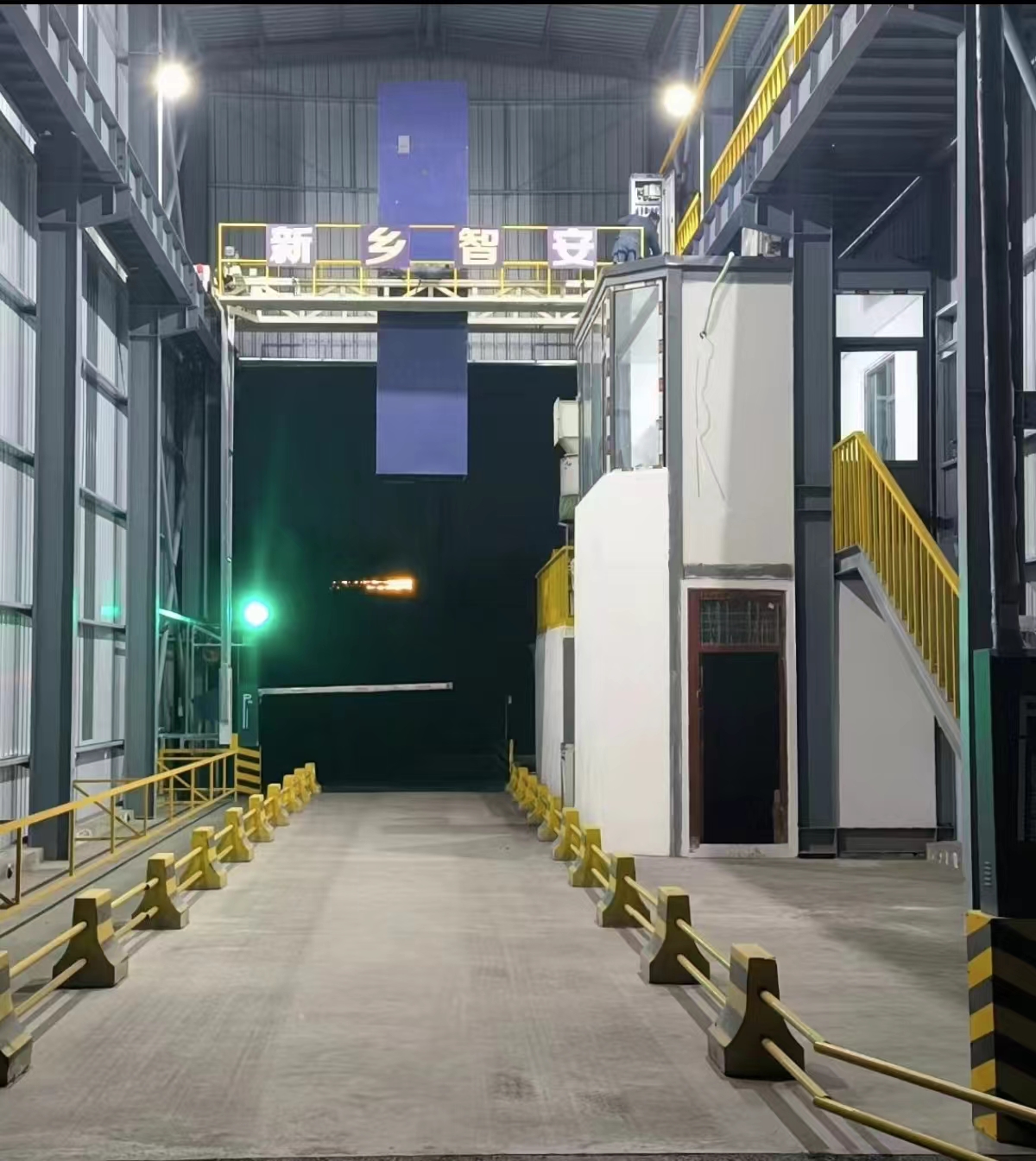

新型全自動橋式汽車入廠煤采樣機介紹
企業燃料管理“采制化”環節中 采樣環節*為重要，采樣環節出問題后續的制樣化驗就沒有意義。我公司針對目前業內采樣存在的，采樣盲區過大，采樣頭漏煤，破碎機易堵，方面做了全面技術升級，整套系統在無人干預情況下保證設備正常運行，穩定性**，獲得多項家發明**。
雙擊可放大視頻
關鍵技術介紹：
一 定位及測量技術
采用*新的三維激光掃描測量技術，自動測量車廂前部位置，后部位置，兩側位置，底盤高度，拉筋位置等，誤差＜3cm，：可以實現極小的采樣盲區，從而使采樣代表性更強；車廂四周＜10cm，距離拉筋前后＜15cm.距離車底＜5cm。
二 采樣頭
我公司研發的“下部縮分螺旋鉆桿”（**技術）經過特殊設計的采樣頭，煤樣無需提升至上部縮分，而在采樣桿下部縮分，采樣桿上部設有樣品暫存?zhèn)}，實際采樣時縮分是在車廂內部進行，可以有效解決車廂底部煤取不出來的問題，而且采樣過程中煤不會灑落。詳見下部視頻
視頻左側是我公司新型采樣頭，右邊是傳統采樣頭，對比可以看出，新型采樣頭沒有煤掉落現象，鉆頭無內漏現象。
雙擊可放大視頻
三 防堵塞
我公司的新型環錘防堵破碎機（**技術），在破碎機底部的篩板上增設清理機構，確保破碎水分＜20%的各種煤，出料粒度6mm，不發生堵塞現象。焦化廠高水分精煤確?？梢?正常使用。詳見下部視頻
雙擊可放大視頻
四：保密樣品封裝裝置
我公司的保密樣品封裝裝置采用封閉轉盤，可實現對不同的單位以及煤種分配不同的樣品桶，實現自動組批功能，桶滿后自動加密上鎖，結構簡單，故障率低，也可保留單車樣品。
主要設備及技術參數
技術項目 | |
整機技術參數 | |
整機型號 | ZCY-Q-L-DS-CF-G-T |
整機功率（KW） | 40KW |
采樣機形式 | 橋式 |
定位方式 | 激光掃描定位 |
車輛尺寸測量（車廂長、寬、高、底盤） | 三維激光掃描自動測量 |
采樣頭形式 | 底部縮分采樣頭 |
破碎機形式 | 環錘防堵破碎機（篦子帶自動清理機構） |
縮分器形式 | 旋轉刮板式 |
樣品封裝形式 | 保密轉盤樣品通封裝/薄膜封裝 |
棄料處理方式 | 棄料倉暫存/棄料返回車廂 |
采樣時間及間隔 | 每點小于50s |
控制方式 | 全自動 |
大車 | |
形式 | 結構雙梁 |
長度 | 6米 |
寬度 | 2.5米 |
控制方式 | 變頻控制 |
*高速度 | 50cm/s |
電機功率 | 2.2KW*2 |
電機防護等級及絕緣等級 | IP55-F |
小車 | |
形式 | 齒輪齒條/鋼絲繩牽引 |
控制方式 | 變頻控制 |
*大速度 | 50cm/s |
電機功率 | 2.2KW |
電機防護等級及絕緣等級 | IP55/F |
三維激光掃描測量裝置 | |
形式 | 三軸掃描測量 |
測量精度 | ＜10mm |
測量范圍 | 車廂長寬高及底盤高度 |
功率 | 忽略 |
采樣頭 | |
采樣頭型號 | ZCY-DS-273-4000 |
采樣頭直徑 | 273mm |
采樣頭長度 | 4000mm |
采樣頭轉速 | 300r/min |
電機型號 | 選配 |
減速機型號 | 硬齒面減速機型號選配 |
電機電壓等級 | 380V |
電機功率 | 11KW |
電機防護等級及絕緣等級 | IP55/F |
升降機構 | |
升降機構形式 | 鏈條式 |
升降機構行程 | 4500mm |
減速機型號 | 硬齒面減速機 型號選配 |
電機功率 | 4KW |
電機電壓 | 380V |
電機防護等級及絕緣等級 | IP55-F |
一級給料機 | |
給料機形式 | 帶式全封閉 |
給料機帶寬 | 400mm |
給料機速度 | 0.2/s |
給料機出力 | 6T/h |
減速機型號 | |
電機功率 | 1.1KW |
電壓等級 | 380V |
電機防護等級及絕緣等級 | IP55-F |
破碎機 | |
破碎機形式 | 環錘防堵破碎機 |
破隨機型號 | ZCP-F-10-6 |
破碎機出力 | 6T/h |
破碎機進/出料粒度 | ＜200mm/＜6mm |
防堵能力 | 水分小于30% |
破碎機驅動電機功率 | 7.5KW |
篦子清理電機功率 | 0.37KW |
進料口清理電機功率 | 0.11KW |
破碎機錘頭材質 | 硬質合金 |
錘頭壽命 | 8000H |
電機防護等級及絕緣等級 | IP55/F |
縮分皮帶機 | |
皮帶機形式 | 全封閉 |
皮帶機驅動形式 | 電動滾筒驅動 |
帶寬 | 400mm |
速度 | 0.2m/s |
出力 | 10/h |
縮分器形式 | 旋轉刮板式 |
縮分比 | 0-50:1可調 |
電機功率 | 1.1KW |
樣品封裝裝置 | |
型號 | ZYF-Z-20 |
封裝形式 | 轉盤樣品通封裝 |
樣品通容積 | 15-20L |
*大樣品桶數 | 20 |
轉盤控制方式 | 變頻控制 |
落料管伸縮驅動方式 | 電動推桿 |
轉盤驅動電機功率 | 0.37KW |
電機防護等級及絕緣等級 | IP55/F |
